在一般用場合，除了單雙螺桿、活塞離心機外，還有兩類空壓機也是比較常遇到的，那就是渦旋機和滑片機，前者主要在小氣量無油場合，后者通常在20m³以下市場競爭。



問

▍滑片式壓縮機的基本結構

答

滑片式壓縮機又被成為“旋轉式”。

旋轉式實際上有兩種不同的結構：

一種即滑片裝在缸體上的槽內，滑片不隨轉子動，稱為固定滑（葉）片壓縮機，有時也稱為“滾動活塞”壓縮機；

還有一類是滑片裝在轉子上的槽內，隨轉子做旋轉運動，稱之為旋轉滑（葉）片壓縮機，簡稱滑片或旋葉或旋片式壓縮機。

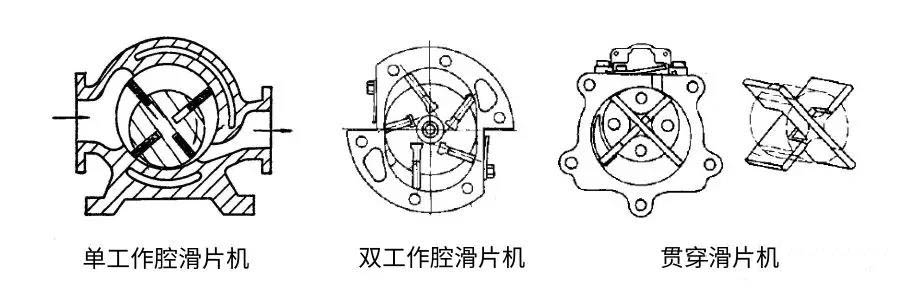

我們空壓機行業稱呼的滑片機就是第二種類型?；瑱C的結構有單工作腔、雙工作腔及貫穿滑片之分。

以下僅以單工作腔滑片機為例說明。

它主要由機體（又稱氣缸）、轉子及滑片等三部分組成。

轉子外表面與氣缸內表面均呈圓形，轉子偏心地安裝在氣缸內，使二者在幾何上相切（在實際結構中，切點處保存一定的間隙），在氣缸內壁與轉子外表面間形成一個月牙形空間。

轉子上開有若干縱向凹槽（滑片槽），在每個凹槽中都裝有能沿徑向自由滑動的滑片。



問

▍滑片式壓縮機的工作原理

答

轉子旋轉時，滑片受離心力的作用從槽中甩出，其端部緊貼在氣缸內表面上，把月牙形的空間分割成若干扇形小室，稱之為基元。隨著轉子的連續旋轉，基元容積從大到小周而復始地變化，由此達到壓縮氣體的目的。

機體上開有進氣、排氣口，基元容積最大時與進氣口連通，基元容積最小時與排氣孔口連通。

看動圖一目了然：

問

▍滑片式壓縮機的優缺點？

答

與其它壓縮機相比，

滑片機具有以下優點：

①、結構簡單，零部件少。加工及裝配均容易實現，維修方便；

②、運轉平穩。振動小、噪聲低；

③、起動沖擊小?；谄饎訒r隨速度逐步甩出，慣性和靜摩擦轉矩小，減少了起動沖擊；

④、效率高。余隙容積小且余隙膨脹不直接影響吸氣基元，因而使吸氣損失減少，容積效率提高；

⑤、結構緊湊，體積小，重量輕。尤其適合空間小的系統集成；

⑥、多個基元同時工作，因此流量均勻，脈動??；

⑦、滑片頂部與氣缸內表面磨損時，滑片能自動延伸進行補償，從而保證密封效果，延長使用壽命。



滑片機的缺點也很明顯：

主要是滑片與轉子、氣缸之間存在原理上的機械摩擦，且較嚴重，產生較大的磨損和能量損失。

因此使用壽命和整體效率較低。當然使用壽命長短還取決于材質、加工精度以及運轉的工況條件。



問

▍滑片式壓縮機的應用有哪些？

答

滑片壓縮機廣泛應用于各種壓縮空氣裝置、小型制冷空調裝置和汽車空調系統中。也可以作為真空泵使用。

滑片壓縮機多為單級或兩級，三級以上的很少見，設計轉速通常為300~3000r/min。

作制冷壓縮機容積流量通常在1m³/min以下，一般作為噴油空氣壓縮機壓比＜10，流量20m³/min以下。干式無油滑片一般流量＜10m³/min。


問

▍渦旋式壓縮機的基本結構

答

渦旋壓縮機最早應用于空調壓縮機，至今仍是制冷壓縮機的主流機型之一。之后，渦旋壓縮機更為開發應用于空氣壓縮機、真空泵等領域。

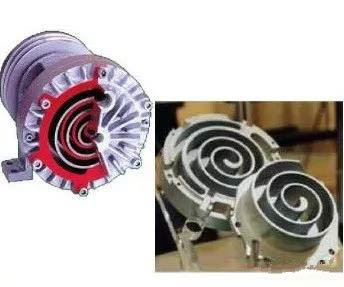

渦旋式壓縮機是由一個固定的漸開線渦旋盤和一個呈偏心回旋平動的漸開線運動渦旋盤組成。

問

▍渦旋式壓縮機的工作原理

答

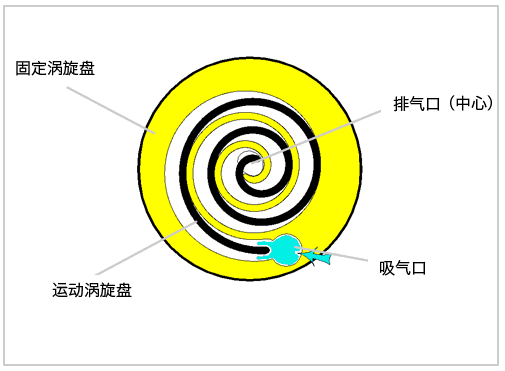

渦旋壓縮機的工作過程僅有進氣、壓縮、排氣三個過程。而且是在主軸旋轉一周內同時進行的。

外側空間與吸氣口想通，始終處于吸氣過程，內側空間與排氣口想通，始終處于排氣過程，而上述兩個空間之間的月牙形封閉空間內，則一直處于壓縮過程。因而可以認為吸氣和排氣過程都是連續的。

看動圖一目了然：

問

▍渦旋式壓縮機的優缺點？

答

與其它壓縮機相比，

渦旋機具有以下優點：

①、結構簡單、體積小、重量輕；

②、工作腔在變化過程中，不與進、排氣孔口同時相通，因此無需設置控制進、排氣的閥門，少了一組容易損壞的零部件；

③、吸入過程無余隙容積中高壓氣體的膨脹影響，因此容積效率較高；

④、工作腔無磨損，整個機器摩擦損失相對較小，故機械效率高；

⑤、多個腔室同時工作，轉矩均勻，氣流脈沖小，振動較小。



渦旋機的主要缺點：

①、渦線體型線加工精度比較高，公差處于8~15μm之間；

②、由于無氣閥，變工況性能欠佳；

③、壓縮過程中的熱量導出困難，因此宜于壓縮等熵指數小的氣體；

④、受渦旋體高度限制，流量大時渦盤直徑必須增大，由此失去了機器緊湊性。

此外，作為主要的不平衡旋轉質量增大時，旋轉慣性力也相應增大，故要求更大的平衡質量，由此機器的重量大為增加，因此制作大排量渦旋機困難；

⑤、由于工作腔密封與零部件強度條件的限制，排氣壓力不宜過高，通常＜3.0MPa。



問

▍渦旋式壓縮機的應用有哪些？

答

渦旋式壓縮機實際上最適宜的領域是空調壓縮機，也是目前渦旋機產量最大的一個領域，大多制作成全封閉壓縮機，也可制作成開啟式結構用于汽車空調。

用于空氣壓縮時，渦旋噴油沒有什么優勢，所以發展出了無油渦旋機，通常流量范圍在3m³/min以下（通常一個主機的流量在1m³/min以下，目前的方案是多個機頭并聯以便實現更大的排氣量）

渦旋機械還可以用于真空機械，所達到的極限真空比一般回轉真空泵為高。
