問

▍什么是容積式壓縮機？

答

容積式壓縮機是依靠壓縮容積的大小來提高氣體壓力的壓縮機，或將一定量的連續氣流限制于一個封閉的空間里，使壓力升高。

幫助理解：這是最直接的氣體壓縮方式。試想氣體在某一空間內，如果縮小其存在的空間大小（容積），氣體必然被壓縮，氣體壓力必然升高，達到壓縮氣體的目的。

容積式壓縮機依靠工作腔容積的變化來壓縮氣體，因而它具有容積可周期變化的工作腔。按工作腔和運動部件形狀，容積式壓縮機可分為“往復式”和“回轉式”（或稱旋轉式）兩大類。

前者的運動部件進行往復運動，后者的運動部件做單方向回轉（旋轉）運動。


問

▍容積式壓縮機的主要特點有哪些？

答

容積式壓縮機的主要特點：

①工作腔的容積變化規律只取決于機構的尺寸，故機器壓力與流量關系不大，工作的穩定性較好；

②氣體的吸入和排出是靠工作容積變化，與氣體性質關系不大，故適應性強并容易達到較高壓力；

③機器熱效率高（泄漏少）；

④結構復雜，尤其是往復式易損件較多；

⑤往復式氣體脈動大，易產生氣柱、管道振動等不利影響。



問

▍常見的容積式壓縮機有哪些？

答

常見的容積式壓縮機有：

往復式：活塞式、膜片式壓縮機等；

回轉式（旋轉式）：螺桿式、滑片式、渦旋式壓縮機等；



問

▍往復式壓縮機有什么特點？回轉式壓縮機有什么特點？

答

往復式壓縮機是指通過氣缸內活塞或隔膜的往復運動使缸體容積周期變化并實現氣體的增壓和輸送的一種壓縮機。

其改變容積的主要運動部件：活塞或隔膜的運動方式是往復運動，故得名。

往復式壓縮機由于原理的關系，就決定了活塞壓縮機的很多特點。比如運動部件多、受力不均衡（往復慣性力）、由于是往復運動，壓縮空氣不是連續排出、有脈動等。

回轉式（旋轉式）壓縮機是通過一個或幾個部件的旋轉運動來完成壓縮腔內部容積變化的容積式壓縮機。

其改變容積的主要運動部件的運動方式是旋轉運動，故其名為回轉（旋轉）式。

回轉式壓縮機沒有往復運動的復雜結構，力平衡性較好，主軸轉速可以做到較高，故機器外形尺寸小，振動小，排氣較均勻；但其有較長的密封線，只能通過制造精度來彌補密封效果，受到密封的限制，故其壓力無法做到很高。

問

▍初步認識幾種常見的容積式壓縮機

答

往復式：活塞式壓縮機（俗稱活塞機或往復活塞機），其壓縮元件是活塞+氣缸，活塞在氣缸內作往復運動。

活塞式是往復式空壓機中最常見的一種，也是所有空氣壓縮機應用最廣泛的一種。大街小巷總能看到它的身影，說到空壓機一般人腦海里浮現的就是這種空壓機。

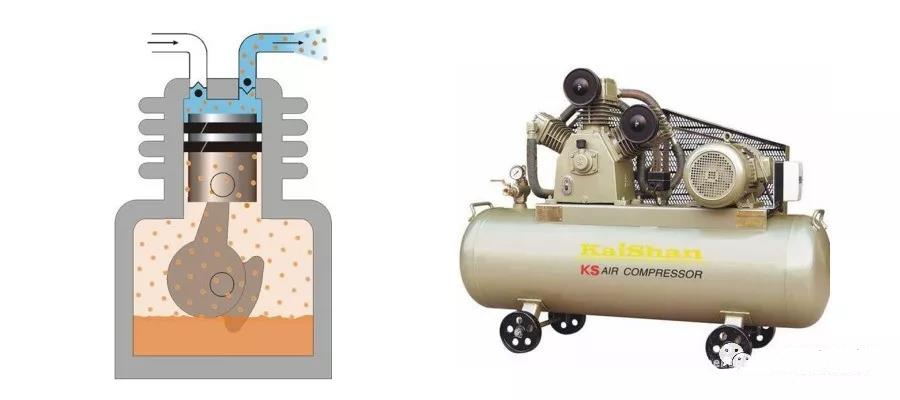

往復式活塞式壓縮機原理、實物圖

往復式：膜片式壓縮機（或稱膜式、隔膜式）是指依靠膜片變形而引起汽缸容積改變的壓縮機。

膜片式壓縮機由于其特殊的結構，流量較小，但壓縮的氣體不與任何潤滑劑接觸，可保證氣體的高度純潔，適于壓縮少量不允許被潤滑劑污染的氣體，特別適用于珍貴且純度高的稀有氣體的壓縮、輸送。

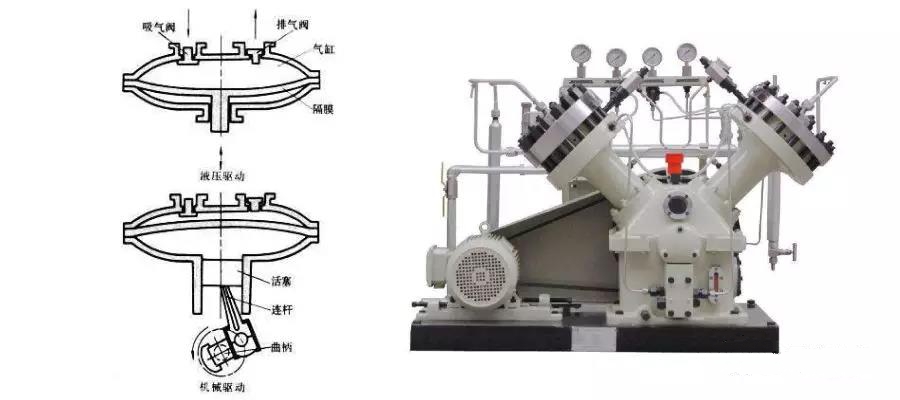

膜片式壓縮機原理及實物圖


回轉式：螺桿式壓縮機，螺桿式空壓機又分單螺桿和雙螺桿兩種。

雙螺桿壓縮機由一對陰、陽轉子構成，通過螺桿轉子齒間容積的變化達到壓縮的目的，是回轉壓縮機中應用最廣泛的一種。

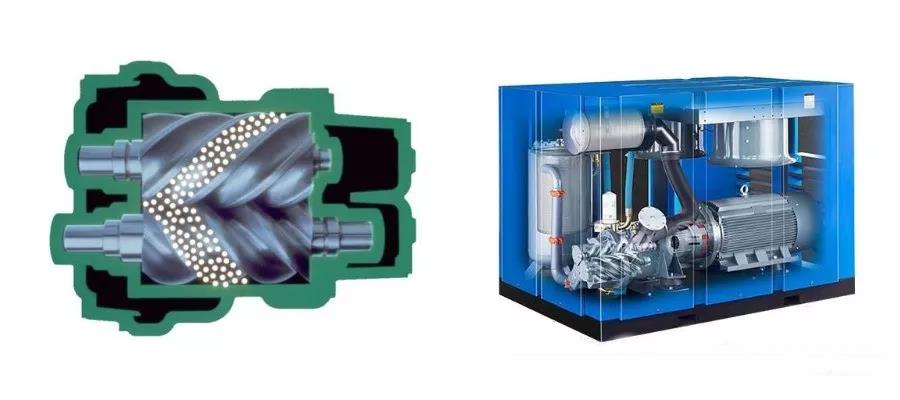

雙螺桿主機及整機圖


單螺桿壓縮機，故名思議，相對于雙螺桿壓縮機，單螺桿壓縮機只有一根螺桿，其螺桿同時與幾個星輪嚙合，螺桿型面、星輪端面、螺桿兩端蓋板共同圍成若干封閉容積，用于實現氣體的壓縮。

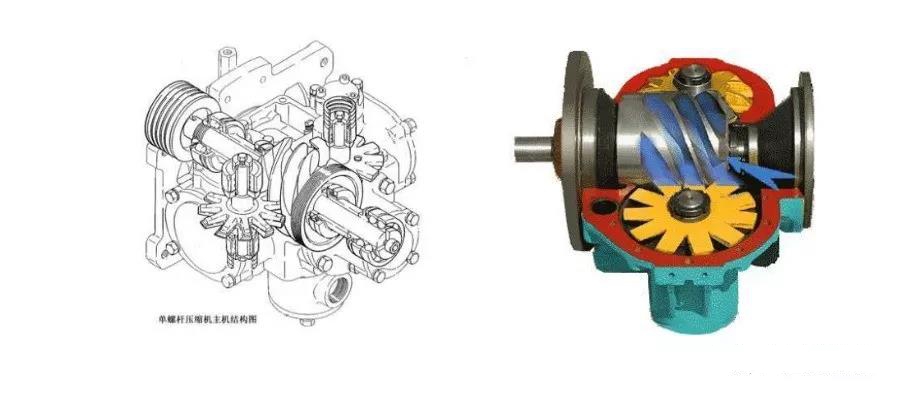

單螺桿主機機構及原理圖


回轉式：滑片式壓縮機，滑片式壓縮機--是回轉式變容壓縮機，其軸向滑片在同圓柱缸體偏心的轉子上作徑向滑動，截留于滑片之間的空氣被壓縮后排出。

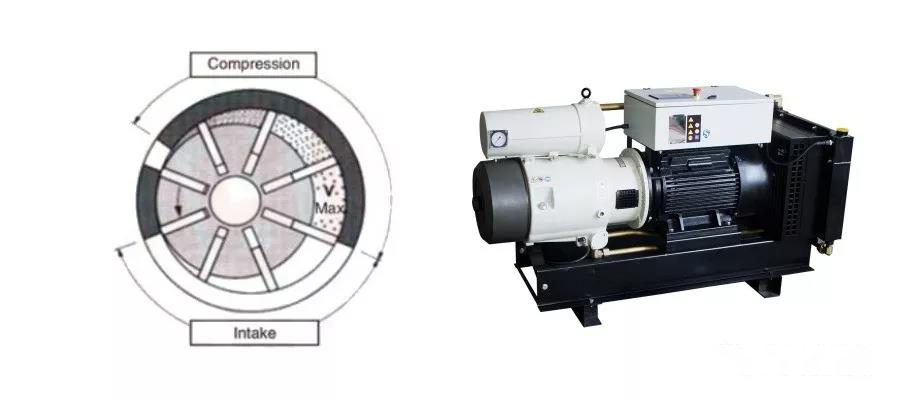

滑片式壓縮機主機原理及實物圖

回轉式：渦旋式壓縮機，渦旋式壓縮機是由一個固定的漸開線渦旋盤和一個呈偏心回旋平動的漸開線運動渦旋盤組成的可變壓縮容積的壓縮機。

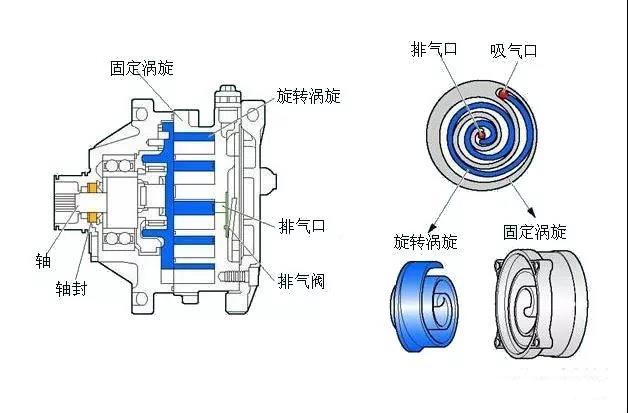

渦旋式壓縮機結構原理圖
