螺桿直徑是螺桿壓縮機的重要參數。在系列標準化、通用化的要求下，確定螺桿直徑系列的原則是：在z*佳圓周速度的范圍內，以盡可能少的螺桿直徑尺寸數來滿足盡可能廣泛的排氣量范圍。我國規定螺桿直徑系列為； (63)，(80)，(100)，125，160，200，250，316，400，500，630，(800)。帶括號的直徑，只適用于不對稱齒形，其中以160，200．250，316z*為常用。

　　因排氣量與螺桿直徑的平方成正比，相鄰系列螺桿直徑的排氣量數值差別較大，特別是在螺桿直徑較大時尤為顯著。為此，在各螺桿直徑下，列出幾個長徑比值，用以改變排氣量范圍，能使相鄰系列螺桿直徑的排氣量交錯相接。

　?、匍L徑比其是指壓縮機螺桿的軸向長度l，與螺桿(公稱)直徑D0的比值．并記作λ≤l／Do。一般設計選取范圍在λ=0.9～1.5之間，向小的相對長度方向發展。排氣量相同時，長徑比λ小的機器其螺桿直徑較大，吸排氣孔口面積也大，因而氣體流動損失較小。長徑比^小的機器使螺桿變得短而粗，其慣性矩增加，使轉子具有良好的剛度，增加了運轉的可靠性。此外，從總體結構上看，較短的螺桿轉子，有可能在一根軸上串聯兩段螺桿，使總體結構緊湊。

　　應該指出，對排氣量大的壓縮機，才取用較高的^值。這點對噴油機器特別明顯，由于螺桿直徑不便取得過大。為了獲得所需的排氣量，個別機器甚至不得不采用特長導程(長徑比^高達2．0以上)。

　?、诼輻U的扭轉角 螺桿的扭轉角是保證壓縮機齒間窖積充分吸氣和實現內壓縮的必要條件。為使齒問容積得到完全充氣，螺桿的扭轉角rz，不應大于吸氣角As。對陽螺桿來說，就是r1z≤a1s，吸氣角可由基本關系式確定：a1s≈2π(1—1／Z1)一β。若螺桿是對稱圓弧齒形，則上式中β≈0，對標準齒Z1=4，陽螺桿吸氣角為吐a1s≈270°。當螺桿的導程短時，陽螺桿的扭轉角r1z，往往會大于吸氣角。只要超過數值不大于30°，是允許的。

　　若螺桿是不對稱齒形，則β=β01≈35。。對標準齒Z1=4，陽螺桿a1s≈235°，陰螺桿的扭轉角r2z=l60°，不對稱齒形取較小的扭轉角，對獲得大的實際扭角系數是有利的。一般，螺桿的扭轉角范圍分別是：

　　r1z=240°～300°

　　r2z=160°～200°

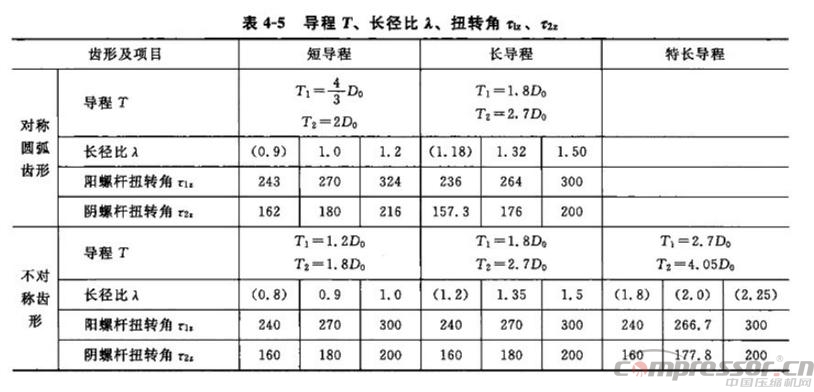

　　將我國螺桿系列標準的導程T、長徑比λ、扭轉角rz列于表4-5中。螺桿空壓機的路公安直徑長度和相對長度，導程，長徑比，扭轉度由表可以看出：

　　a．螺桿直徑和導程確定后，長徑比λ與扭轉角rz。成正比例；

　　b．螺桿的扭轉角變動范圍在r1z=240°～ 300°。當螺桿直徑為定值時，導程與長徑比只有不多的組合方案．以得到上述的扭轉角數值。這是同一螺桿直徑為什么需要采用幾種導程的緣故。

　　考慮到加工，為減少刀具規格，限制每種螺桿直徑的導程數。我國螺桿壓縮機系列規定每種螺桿直徑有長短導程兩種．只是在個別情況下(如雙級噴油機器、無油機器的低壓級)為使螺桿直徑不致太大，允許使用一種特長導程。
